Cấu tạo tủ lạnh và nguyên lý hoạt động

Tủ lạnh đang được sử dụng rộng rãi tại mỗi gia đình. Việc hiểu được cấu tạo tủ lạnh và nguyên lý hoạt động của tủ sẽ giúp bạn có cách sử dụng tủ lạnh hợp lý hơn.

Hãy cùng tham khảo bài viết của Điện Lạnh HK hôm nay để hiểu thêm về cấu tạo và nguyên lý làm việc của tủ lạnh nhé!

Tư Vấn Miễn Phí 24/24h
Gọi Ngay
0917 440 449

1. Cấu tạo tủ lạnh như thế nào?

Cấu tạo tủ lạnh bao gồm các thành phần chính sau đây:

1.1. Vỏ bên ngoài.

Vỏ tủ lạnh là thành phần bên ngoài của tủ lạnh, thường được làm bằng thép không gỉ hoặc nhựa. Vỏ bên ngoài có tác dụng cách nhiệt và bảo vệ các thành phần bên trong.

1.2. Dàn nóng tủ lạnh.

Dàn nóng của một tủ lạnh là bộ phận quan trọng trong hệ thống làm lạnh. Nó thường được đặt ở phía ngoài tủ lạnh hoặc ở phía sau tủ. Dàn nóng có vai trò chuyển đổi nhiệt từ bên trong tủ lạnh ra môi trường xung quanh. Dàn nóng thường bao gồm các thành phần sau:

• Ống dẫn nhiệt: Đây là các ống được chế tạo từ vật liệu dẫn nhiệt tốt như đồng hoặc nhôm. Chất lạnh dạng hơi từ bên trong tủ lạnh được đưa vào ống dẫn nhiệt để truyền nhiệt và chuyển đổi thành chất lạnh dạng lỏng.
• Quạt làm lạnh: Dàn nóng thường có quạt làm lạnh để tăng cường quá trình tản nhiệt. Quạt sẽ thổi không khí qua ống dẫn nhiệt, giúp làm mát chất lạnh và làm nóng không khí xung quanh.
• Bộ nén: Bộ nén là một phần quan trọng trong dàn nóng. Nhiệt độ và áp suất của chất lạnh được điều chỉnh trong bộ nén. Nó nén chất lạnh dạng hơi từ bên trong tủ lạnh và đẩy nó vào ống dẫn nhiệt.
• Quạt làm mát bộ nén: Một số dàn nóng còn có quạt làm mát bộ nén. Quạt này thường được đặt ngay phía trước hoặc phía trên bộ nén để làm mát nhiệt phát sinh từ quá trình nén.

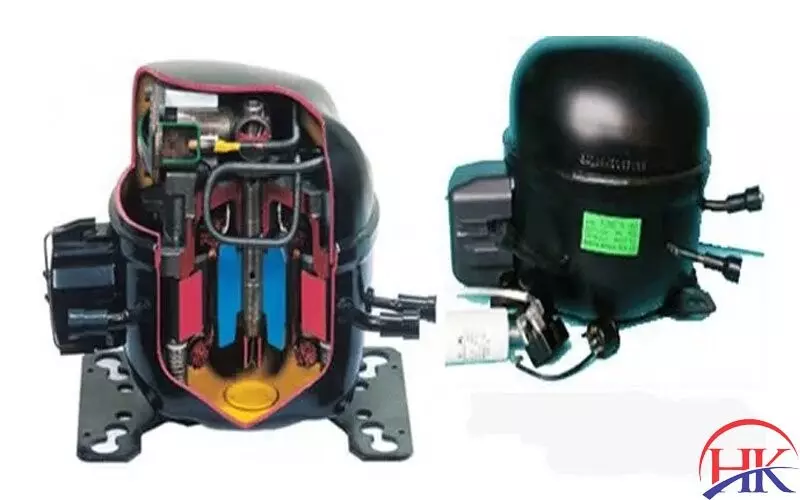

1.3. Máy nén (block).

Máy nén là một thành phần quan trọng trong hệ thống làm lạnh của tủ lạnh. Nhiệm vụ chính của máy nén là nén chất lạnh và tạo ra áp suất cao để chất lạnh có thể chuyển từ trạng thái hơi sang trạng thái lỏng.

Máy nén hoạt động theo nguyên lý cơ học của máy nén khí. Nó bao gồm các bộ phận như xi lanh, piston, van, và motor. Công suất và kích thước của máy nén thường được lựa chọn phù hợp với kích thước và yêu cầu làm lạnh của tủ lạnh.

1.4. Chất làm lạnh (gas).

Trong tủ lạnh thông thường, chất làm lạnh được sử dụng để truyền nhiệt và tạo ra quá trình làm lạnh là các hợp chất làm lạnh được gọi là chất lạnh hoặc gas. Ngày nay, hầu hết các tủ lạnh sử dụng HFCs như R-134a hoặc R-600a làm chất làm lạnh.

Các chất này không chứa clor, không gây hủy hoại tầng ôzon, và có tiềm năng gây ấm lên không gian (khí nhà kính) thấp hơn so với CFCs. R-134a thường được sử dụng trong tủ lạnh công nghiệp và các tủ lạnh lớn, trong khi R-600a thường được sử dụng trong tủ lạnh gia đình nhỏ.

1.5. Dàn lạnh tủ lạnh.

Dàn lạnh trong tủ lạnh là bộ phận chịu trách nhiệm làm lạnh không khí và thực phẩm trong buồng lạnh. Nó là nơi chất làm lạnh chuyển từ trạng thái lỏng sang trạng thái hơi và hút nhiệt từ môi trường xung quanh. Dàn lạnh trong tủ lạnh thường bao gồm các thành phần sau:

• Ống dẫn chất làm lạnh: Đây là các ống dẫn chất làm lạnh như đồng hoặc nhôm. Chất làm lạnh dạng lỏng từ máy nén được đưa vào ống dẫn chất làm lạnh và chuyển sang dạng hơi trong dàn lạnh.
• Tấm làm lạnh: Tấm làm lạnh, còn được gọi là tấm evaporator, là một tấm mỏng bằng kim loại có nhiều ống dẫn chất làm lạnh được đi qua. Khi chất làm lạnh dạng hơi chảy qua tấm làm lạnh, nhiệt độ của nó giảm và hút nhiệt từ buồng lạnh.

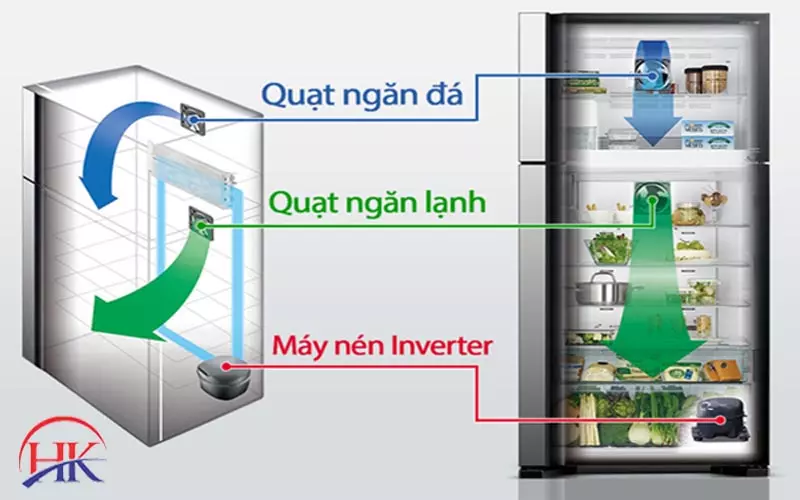

• Quạt làm lạnh: Dàn lạnh thường có một quạt để tuần hoàn không khí lạnh trong buồng lạnh. Quạt giúp phân phối lạnh đều và đảm bảo nhiệt độ đồng nhất trong buồng lạnh.
• Tấm ngưng tụ: Trong một số tủ lạnh, dàn lạnh có thể bao gồm một tấm ngưng tụ để tách nước từ không khí và đồng thời giảm độ ẩm trong buồng lạnh.

Dàn lạnh trong tủ lạnh hoạt động bằng cách thu lạnh từ buồng lạnh và hút nhiệt ra khỏi nó, tạo điều kiện lạnh để giữ thực phẩm tươi ngon. Quá trình làm lạnh trong dàn lạnh dựa trên sự thay đổi trạng thái của chất làm lạnh từ dạng lỏng sang dạng hơi và ngược lại, tạo ra hiệu ứng làm lạnh.

2. Nguyên lý hoạt động của tủ lạnh.

Nguyên lý hoạt động của tủ lạnh dựa trên nguyên lý trao đổi nhiệt và sự thay đổi trạng thái của chất làm lạnh. Quá trình làm lạnh trong tủ lạnh có thể được mô tả bằng các bước sau:

2.1. Nén khí gas.

• Máy nén trong tủ lạnh hút chất làm lạnh dạng hơi từ buồng lạnh và nén nó lại, tạo áp suất và nhiệt độ cao hơn.
• Quá trình nén làm tăng năng lượng của chất làm lạnh.

2.2. Tản nhiệt.

• Chất làm lạnh dạng hơi nén được đẩy vào dàn nóng nằm ở phía ngoài tủ lạnh hoặc phía sau tủ.
• Trong dàn nóng, chất làm lạnh dạng hơi mất nhiệt và chuyển từ trạng thái hơi sang trạng thái lỏng.
• Quá trình này giao nhiệt với môi trường xung quanh và giải phóng nhiệt ra khỏi tủ lạnh.

2.3. Giãn nở.

• Chất làm lạnh dạng lỏng đi vào van giãn nở hoặc bộ trao đổi nhiệt, nơi áp suất của nó giảm đột ngột.
• Khi áp suất giảm, chất làm lạnh thay đổi sang dạng hơi và nhiệt độ của nó giảm xuống.

2.4. Tản nhiệt trong buồng lạnh.

• Chất làm lạnh dạng hơi được đưa vào buồng lạnh qua dàn lạnh.
• Trong buồng lạnh, chất làm lạnh hấp thụ nhiệt từ không khí và các vật phẩm trong buồng, làm cho không khí và thực phẩm trở nên lạnh.

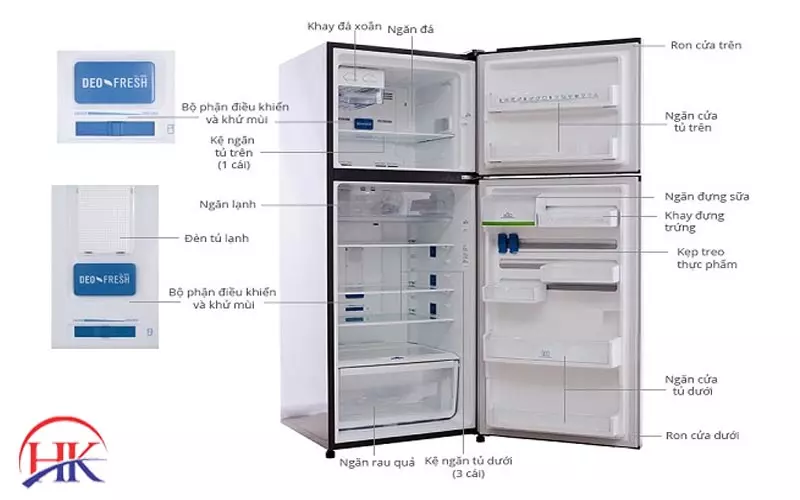

3. Cần lưu ý gì khi sử dụng tủ lạnh?

Khi sử dụng tủ lạnh, có một số điều cần lưu ý để đảm bảo hoạt động hiệu quả và duy trì an toàn thực phẩm. Dưới đây là một số gợi ý quan trọng:

• Đảm bảo rằng tủ lạnh được đặt ở một vị trí không tiếp xúc trực tiếp với ánh nắng mặt trời, không gần các nguồn nhiệt và không gian hẹp. Điều này giúp tủ lạnh làm việc hiệu quả hơn và tiết kiệm năng lượng.
• Đảm bảo nhiệt độ bên trong tủ lạnh đặt ở mức an toàn cho thực phẩm. Nhiệt độ lý tưởng để bảo quản thực phẩm trong tủ lạnh là khoảng 3-5 độ Celsius (37-41 độ Fahrenheit).
• Tránh mở cửa quá thường xuyên: Cố gắng giữ cửa tủ lạnh đóng chặt và tránh mở cửa quá thường xuyên hoặc trong thời gian dài. Việc mở cửa thường xuyên sẽ làm nhiệt độ bên trong tủ tăng lên và làm tăng công suất tiêu thụ năng lượng của tủ lạnh.
• Sắp xếp thực phẩm trong tủ lạnh một cách hợp lý để tối ưu hóa không gian và tiện lợi. Đặt thực phẩm dễ thối và hóa phẩm phía sau và thực phẩm tươi ngon như rau, trái cây phía trước. Đồng thời, hạn chế đặt quá nhiều thực phẩm trong tủ để không gây cản trở cho luồng không khí lạnh.
• Thực hiện việc làm sạch tủ lạnh định kỳ để loại bỏ mảnh vỡ thực phẩm, tạo môi trường sạch sẽ và giữ cho tủ hoạt động tốt hơn. Hãy lưu ý tuân thủ hướng dẫn của nhà sản xuất về quy trình vệ sinh và an toàn.

4. Những thắc mắc của khách hàng về cấu tạo tủ lạnh.

4.1. Cấu tạo và nguyên lý hoạt động của tủ lạnh như thế nào?

Tủ lạnh hoạt động bằng cách sử dụng một hệ thống làm lạnh. Nó bao gồm máy nén, dàn nóng, dàn lạnh và chất làm lạnh. Quá trình làm lạnh diễn ra khi chất làm lạnh chuyển từ trạng thái lỏng sang trạng thái hơi trong dàn lạnh, hút nhiệt từ buồng lạnh và làm cho không gian trong tủ lạnh lạnh đi.

4.2. Dàn nóng và dàn lạnh trong tủ lạnh là gì?

Dàn nóng là một bộ phận trong tủ lạnh nằm bên ngoài hoặc phía sau tủ. Nó giúp chất làm lạnh từ trạng thái hơi trở thành trạng thái lỏng bằng cách trao đổi nhiệt với môi trường xung quanh. Dàn lạnh là một bộ phận trong tủ lạnh nằm bên trong buồng lạnh. Nó là nơi chất làm lạnh chuyển từ trạng thái lỏng sang trạng thái hơi, hút nhiệt từ không khí và thực phẩm để làm lạnh chúng.

4.3. Liên hệ tư vấn cấu tạo của tủ lạnh gia đình tại Điện Lạnh HK như thế nào?

Chúng tôi có thể tư vấn bạn về sơ đồ cấu tạo tủ lạnh nhà bạn. Chỉ cần liên hệ với chúng tôi theo những thông tin sau đây nếu muốn được tư vấn sửa tủ lạnh tại nhà rõ hơn nhé!
